در ساختمانهای مرتفع، مجموعههای صنعتی و پروژههایی که شبکه اسپرینکلر یا هیدرانت باید در لحظهٔ حریق فشار و دبی کافی داشته باشد، انتخاب پمپ معمولی کافی نیست. مشاوران و سازمانهای آتشنشانی معمولاً سامانهای میخواهند که طبق استانداردهای بینالمللی آزمایش شده باشد. در همین نقطه، بوستر پمپ آتش نشانی UL/FM مطرح میشود؛ سامانهای که پمپ، موتور، جوکی و تابلو کنترل آن بر پایهٔ آزمونهای UL و تاییدیهٔ FM و چارچوب NFPA 20 انتخاب میشود.
پایا گسترش بهعنوان تولیدکننده و واردکنندهٔ انواع بوستر پمپ از برندهای معتبر جهانی، این سامانه را متناسب با دبی، هد و ضوابط پروژه طراحی و عرضه میکند. هدف این مطلب، توضیح دقیق مفهوم تاییدیه، اجزا، کاربرد، نصب و نگهداری است تا کارفرما و ناظر بتوانند مشخصات فنی را با نیاز واقعی ساختمان تطبیق دهند. با ما همراه باشید.
وقتی از مدل بوستر پمپ آتشنشانی دارای تاییدیه صحبت میکنیم، منظور فقط رنگ قرمز پمپ یا عبارت «آتشنشانی» روی پلاک نیست؛ یعنی منحنی پمپ، توان موتور، استارتر، حفاظتها و حتی چیدمان لوله مطابق آزمون آزمایشگاه مستقل تأیید شده است. در حریق، هدف این است که از لحظهٔ فرمان تا پایان عملیات، دبی و فشار از حد مجاز پایینتر نیاید. به همین دلیل استارت آنی، کارکرد در نقطهٔ مشخص منحنی، تحمل کارکرد پیوسته و امکان ورود پمپ رزرو یا دیزل، بخشی از تعریف فنی است یک بوستر پمپ آتشنشانی است.
در پروژههای حساس، بوستر پمپ آتش نشانی UL/FM یعنی کل زنجیرهٔ تأمین فشار، نه فقط یک الکتروپمپ وارداتی. اگر پمپ تأییدیه داشته باشد اما کنترلر، شیر یکطرفه یا منبع تغذیهٔ اضطراری ضعیف باشد، عملکرد سامانه در آزمون نهایی یا در حریق واقعی قابل اتکا نخواهد بود.

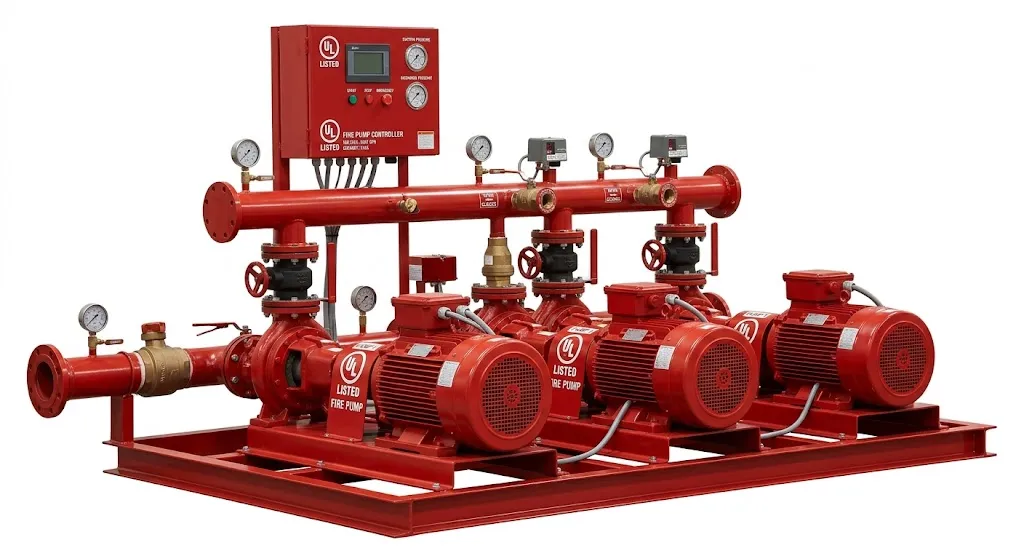

بوستر پمپ آتش نشانی UL-FM مجموعهای از پمپهای سانتریفیوژ، الکتروموتورها یا موتورهای دیزلی، کنترلپنلها و شیرآلات است که تأییدیههای شرکتهای بازرسی بینالمللی Underwriters Laboratories (UL) و Factory Mutual (FM) را دریافت کردهاند.
پمپهای استاندارد ساختمانی تنها برای مصارف مداوم دبی ثابت با فشار یکنواخت طراحی شدهاند؛ در حالی که پمپهای دارای گواهینامه UL و FM برای شرایط بحرانی، نرخ جریان ناگهانی بالا و ضریب اطمینان ۱۰۰ درصدی هنگام قطع برق ساخته میشوند.
برای درک اعتبار یک بوستر پمپ آتش نشانی UL/FM، شناخت دو مرجع اعتباربخشی معتبر بینالمللی ضروری است:
مؤسسه UL یکی از معتبرترین سازمانهای مستقل بازرسی ایمنی در دنیاست. عبارت «UL Listed» روی یک پمپ یا کنترلر آتشنشانی بدین معناست که نمونه محصول در شرایط شبیهسازیشده بحرانی، تستهای هیدرودینامیکی، مکانیکی و حرارتی بسیار شدیدی را با موفقیت سپری کرده است.
نهاد FM Approvals زیرمجموعه شرکت بیمه اموال Factory Mutual است. آزمونهای FM متمرکز بر کاهش نرخ ریسک آسیب به داراییها در شرایط آتشسوزی سنگین هستند. دریافت این نشان تضمین میکند که تجهیزات حداکثر کارایی عملیاتی را در مقایسه با استانداردهای متعارف ارائه میدهند.
هر دو مسیر به NFPA 20 (استاندارد نصب پمپهای ثابت حفاظت در برابر حریق) گره میخورند. NFPA 20 میگوید که چگونه بوستر پمپ آتش نشانی UL/FM انتخاب، نصب، کنترل، تست و نگهداری شود. تاییدیهٔ آزمایشگاهی بدون رعایت چیدمان، مکش، خنککاری دیزل و ترتیب استارت، ارزش اجرایی خود را از دست میدهد. به بیان دیگر، بوستر پمپ آتش نشانی UL-FM یک محصول منفرد نیست؛ یک سامانهٔ استانداردمحور است.
در ایران، تأییدیهٔ سازمان آتشنشانی، نقشههای تأییدشده و دستورالعمل مشاور، مبنای صدور پایانکار است. UL و FM جایگزین ضابطهٔ محلی نمیشوند؛ بلکه لایهٔ اطمینان بینالمللی و معیار مقایسهٔ کیفیت هستند. سامانهٔ درست آن است که هر دو سطح را همزمان پوشش دهد.

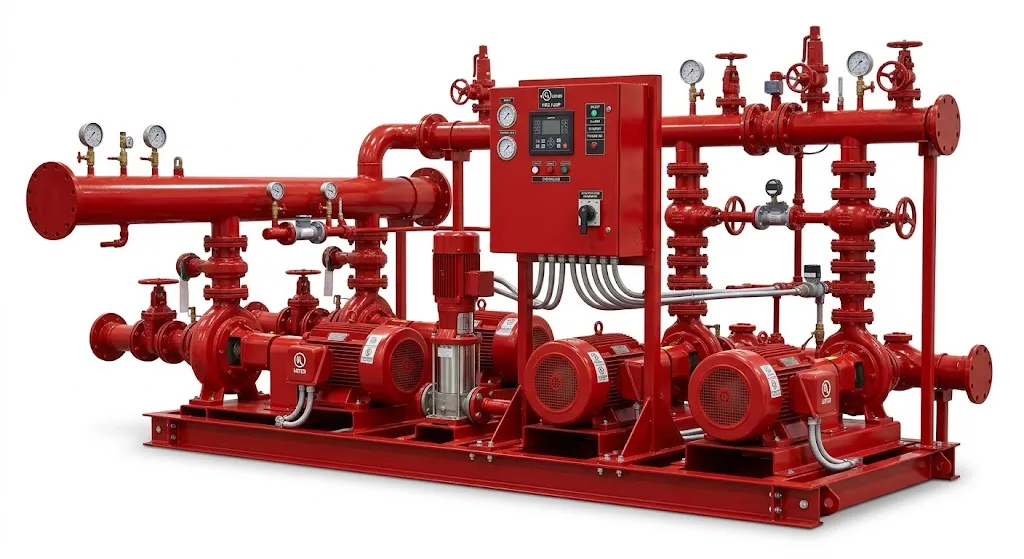

یک چیدمان کامل در بوستر پمپ آتش نشانی UL/FM معمولاً شامل پمپ یا پمپهای الکتریکی اصلی، پمپ دیزلی اضطراری، جوکی پمپ، کلکتور رانش و مکش، شیر قطع و یکطرفه، صافی مکش در صورت نیاز، پرشرسوئیچ یا ترانسدیوسر، مانومتر، فلومتر تست، مخزن سوخت دیزل، باتری و شارژر و تابلو کنترل حریق است. کیفیت جوش، رنگ اپوکسی، مهار لرزه و دسترسی برای سرویس، به اندازهٔ برند پمپ در نتیجهٔ بازرسی اثر دارد.
پمپ اصلی باید روی نقطهٔ کاری شبکه انتخاب شود؛ نه خیلی بزرگ که در کمدبی داغ شود و نه خیلی کوچک که دورترین اسپرینکلر را پوشش ندهد. موتور الکتریکی باید توان کافی در ولتاژ و فرکانس سایت داشته باشد و استارت آن، افت ولتاژ غیرمجاز به سایر بارهای ایمنی وارد نکند. اجزای اصلی سامانه عبارت است از:
– الکتروپمپ اصلی: الکتروپمپ، پاسخ اول به افت فشار است. انتخاب بین خطی، اسپلیتکیس یا اندساکشن به دبی، فضا و ترجیح مشاور بستگی دارد. آنچه نباید حذف شود، منحنی تأییدشده و پلاک منطبق با مدارک است.
– پمپ دیزلی اضطراری: وقتی برق شهر قطع میشود یا تابلوی برق ساختمان از مدار خارج میگردد، پمپ دیزل باید بدون دخالت اپراتور وارد مدار شود.
– جوکی پمپ: جوکی پمپ نشتیهای کوچک و افت جزئی فشار را جبران میکند تا پمپ اصلی مدام روشن و خاموش نشود. ظرفیت آن معمولاً بسیار کمتر از پمپ اصلی است و نباید جایگزین طراحی غلط شبکه شود.
– تابلو کنترل و ادوات اندازهگیری: تابلو باید فرمان استارت، تغییر وضعیت پمپها، آلارم و اینترلاکها را شفاف اجرا کند. مانومتر، پرشرسوئیچ و مسیر تست جریان، ابزار اثبات عملکرد در زمان تحویل و بازرسی دورهای برای بوستر پمپ آتش نشانی UL/FM هستند.
متریال پمپهای آتشنشانی تحت آزمایشهای سخت سایش و خوردگی قرار میگیرند:
| بخش پمپ | متریال استاندارد مجاز | متریال غیرمجاز |
| پوسته (Casing) | چدن داکتیل GGG40، چدن نشکن، برنز، فولاد استنلس | چدن شکننده غیراستاندارد |
| پروانه (Impeller) | فسفر برنز، استنلس استیل ۳۰۴ یا ۳۱۶ | چدن معمولی (اکیداً ممنوع) |
| شفت (Shaft) | فولاد زنگنزن AISI 420 یا AISI 316 | فولاد کربنی بدون پوشش |
| سیستم آببندی | پکینگ گرافیتی نسوز / سیل مکانیکی دارای تأییدیه | لاستیکهای الاستومر معمولی |
بر اساس آییننامه مجموعه پمپهای آتشنشانی ویرایش ۱۴۰۲ سازمان آتشنشانی تهران، ساختمانها به سه گروه S1، S2 و S3 تقسیم میشوند. انتخاب بوستر پمپ آتش نشانی UL/FM مستقیماً به این دستهبندی وابسته است. در گروه S3 استفاده از مجموعه پمپ فهرستشده با تأییدیه معتبر الزامی است و بوستر پمپ آتش نشانی UL دار گزینه اصلی محسوب میشود.
| ردیف | کاربری اصلی | ارتفاع زیر ۲۳ متر | ارتفاع ۲۳ تا ۳۰ متر | ارتفاع ۳۰ متر و بیشتر |
| ۱ | مسکونی آپارتمانی، اداری، آموزشی | S1 | S2 | S3 |
| ۲ | تجاری، پارکینگ طبقاتی | S2 | S3 | S3 |
| ۳ | مسکونی اقامتی، تجمعی | S2 | S3 | S3 |
| ۴ | درمانی، مراقبتی | S3 | S3 | S3 |
| ۵ | صنعتی، انبار، سردخانه | بر اساس نوع خطر | S3 | S3 |
– ساختمانهای با عمق ۱۲ متر یا بیشتر یک کلاس بالاتر میروند.
– عمق ۱۸ متر یا بیشتر تحت هر شرایطی در گروه S3 قرار میگیرد.
– مساحت به صورت ناخالص محاسبه میشود (به جز صنعتی و انبار که خالص مجاز است).
در ساختمانهای S3، بوستر پمپ آتش نشانی UL/FM به دلیل الزام فهرستشدن مجموعه کامل (پمپ + کنترلر + شاسی) بهترین و مطمئنترین انتخاب است.
آییننامه ۱۴۰۲ استثنائاً امکان استفاده از پمپهای ساختهشده طبق دستورالعمل داخلی را برای برخی ساختمانهای S3 فراهم کرده است، اما توصیه رسمی سازمان آتشنشانی همچنان استفاده از مجموعه فهرستشده است. در عمل، بوستر پمپ آتش نشانی UL و FM بالاترین سطح اطمینان را تأمین میکند.
| ردیف کاربری | زیربنای کل حداکثر (مترمربع) | اختلاف تراز حداکثر (متر) | ارتفاع هیدرولیکی حداکثر (متر) |
| ۱ | ۴۰٬۰۰۰ | ۴۵ | ۵۰ |
| ۲ | ۴٬۸۳۰ | ۲۳ | ۴۰ |
| ۳ | ۴٬۸۳۰ | ۳۰ | ۴۰ |
| ۴ | ۴٬۸۳۰ | ۲۳ | ۴۰ |
| ۵ | ۴٬۸۳۰ | ۱۲ | ۳۰ |
– تمام شرایط باید همزمان برقرار باشد.
– اگر دبی محاسبهشده بیش از ۴۰۰ گالن بر دقیقه (۹۰ مترمکعب بر ساعت) یا هد بیش از ۱۱۰ متر (۱۱ بار) باشد، استفاده از پمپ داخلی مجاز نیست و باید بوستر پمپ آتش نشانی دارای تاییدیه بهکار رود.
– سازمان آتشنشانی صراحتاً توصیه میکند حتی در صورت احراز شرایط فوق نیز از مجموعه پمپ فهرستشده استفاده شود.
برای ساختمانهای S3، الزامات مکانیکی بسیار سختگیرانهتر است و مستقیماً با استانداردهای بوستر پمپ آتش نشانی UL/FM همخوانی دارد.
– شفت و پروانه باید از مواد مقاوم در برابر خوردگی (برنز، فولاد زنگنزن یا آلیاژ مشابه) ساخته شود.
– آببندی فقط از نوع مکانیکی با طول عمر بالا مجاز است؛ استفاده از نخ گرافیتی ممنوع است.
– پمپ باید در ۱۵۰ درصد دبی نامی، حداقل ۶۵ درصد فشار نامی را تأمین کند.
– حداکثر فشار خالص (Shut-off Head) نباید از ۱۴۰ درصد هد نامی تجاوز کند.
– ظرفیت آبدهی مجموعه باید یکی از مقادیر استاندارد آییننامه باشد.
– سرعت جریان در کلکتورها نباید از ۶ متر بر ثانیه بیشتر شود.
– لرزهگیر مجزا روی ورودی و خروجی پمپهای اصلی و رزرو الزامی است.
– شیرهای قطعکن در S2 و S3 باید فهرستشده باشند.
این الزامات دقیقاً همان معیارهایی است که در تستهای بوستر پمپ آتش نشانی UL/FM بررسی و تأیید میشود.
در گروه S3 هر پمپ باید تابلو و مدار جداگانه داشته باشد. جانمایی تجهیزات جوکی در یکی از تابلوهای اصلی بلامانع است.
– برای توانهای بالاتر از حد مشخص، راهاندازی ستاره-مثلث الزامی است.
– دو رشته کابل مجزا از تغذیه اصلی برای دو تابلوی مجزا در مجموعه S3 ضروری است.
– ۱۰ درصد ضریب اطمینان برای محاسبات با توجه به میانگین دمای تهران لحاظ شود.
– مدار باید طوری طراحی شود که پس از روشن شدن پمپ در شرایط حریق، حتی با افزایش فشار، عملکرد تا حداقل ۱۰ دقیقه ادامه یابد.
– ارتباط با سیستم اعلام حریق و اعلام خطای عمومی الزامی است.
بوستر پمپ های آتش نشانی UL/FM با کنترلرهای دارای تأییدیه UL/FM این الزامات را بهطور کامل پوشش میدهند.
آییننامه ۱۴۰۲ جزئیات دقیقی برای عملکرد خودکار و خودسرویس مجموعه پمپ تعریف کرده است که در بوستر پمپ آتش نشانی UL/FM استاندارد رعایت میشود.
– با افت فشار در بالادست، پمپها به ترتیب روشن میشوند.
– عملکرد پمپ روشنشده حتی در صورت افزایش فشار تا نقطه تنظیم، حداقل ۱۰ دقیقه ادامه مییابد.
– سیستم خودسرویس باید خطاهای تجهیزات را تشخیص داده و به پنل اعلام حریق مخابره کند.
– آزمون عملکرد نرمال
– آزمون ارتباط سیستم اعلام حریق با تابلو
– آزمون راهاندازی خودکار خودسرویس
– آزمون تست دستی
– آزمون خطاهای فرآیند خودسرویس
این آزمونها بخشی از فرآیند احراز صلاحیت تولیدکننده و نصب مجموعه است.
روی هر شاسی و تابلو باید پلاک مقاوم در برابر خوردگی نصب شود که اطلاعات زیر را شامل شود:
– نام و مدل مجموعه
– شماره سریال (۱۶ کاراکتری طبق فرمت آییننامه)
– دبی و هد نامی
– سال و ماه تولید
– نام تولیدکننده
– کلاس ساختمان و منطقه شهرداری پروژه
شماره سریال باید شامل مخفف شرکت، سال و ماه تولید، آبدهی، منطقه شهرداری، کلاس ساختمان و شماره اختصاصی ۵ رقمی باشد.
شرکتهای تولیدکننده و فروشنده مجموعه پمپ آتشنشانی موظفاند مراحل احراز صلاحیت سازمان آتشنشانی تهران را طی کرده و مدارک فنی و عملکردی هر مجموعه را بهطور کامل نگهداری کنند. رعایت این الزامات، تضمینکننده کیفیت و قابلیت تأیید بوستر پمپ آتش نشانی UL/FM در پروژههای ساختمانی است.
– شرکت فروشنده باید صلاحیت عمومی سازمان آتشنشانی تهران را احراز کرده باشد.
– مدارک فنی، نتایج آزمون عملکرد و بایگانی فیزیکی و الکترونیکی هر مجموعه باید نگهداری شود.
– سازمان آتشنشانی عملکرد شرکتها را بهصورت مستمر پایش میکند و در صورت تخلف مطابق آییننامه انضباطی برخورد مینماید.
استفاده از بوستر پمپ آتش نشانی UL و FM از برندهای معتبر، فرآیند تأیید و تحویل به سازمان آتشنشانی را سادهتر و مطمئنتر میکند، زیرا مجموعه از ابتدا با استانداردهای بینالمللی تستشده است.
برای گروههای S1 و S2، مجموعه باید طبق «دستورالعمل ساخت مجموعه پمپ آتشنشانی» سازمان آتشنشانی ساخته شود. در این گروهها استفاده از پمپ داخلی با رعایت کامل دستورالعمل مجاز است، اما بسیاری از مشاوران و کارفرمایان ترجیح میدهند حتی در این کلاسها نیز از بوستر پمپ آتش نشانی UL/FM استفاده کنند تا سطح ایمنی و دوام بالاتر تضمین شود.
– S1 و S2: معمولاً سه پمپ (اصلی + رزرو + جوکی)
– S3: دو پمپ اصلی با تأییدیه + جوکی (و ترجیحاً مجموعه کامل فهرستشده)
با رعایت این الزامات آییننامه ۱۴۰۲، انتخاب و نصب بوستر پمپ آتش نشانی UL/FM هم از نظر فنی و هم از نظر تأییدیه سازمان آتشنشانی تهران، ایمنترین و استانداردترین گزینه خواهد بود.
قبل از استعلام قیمت، حداقل این دادهها باید از محاسبات هیدرولیک استخراج شده باشد: دبی سیستم در دورترین ناحیه، فشار مورد نیاز پشت اسپرینکلر یا هیدرانت، ارتفاع استاتیک، افت مسیر، نوع منبع آب، ولتاژ، وجود دیزل ژنراتور اختصاصی یا پمپ دیزل و سطح پمپ پشتیبان گیری. بدون این اعداد، هر کاتالوگ فقط یک حدس تجاری است.
در جدول زیر یک چارچوب انتخاب فنی جهت گزینش صحیح اجزای بوستر پمپ آورده شده است. البته که جهت استخراج مشخصات مورد نظر سامانه بوستر پمپ آتش نشانی شما، مشورت با کارشناس ضروری است.
| پارامتر طراحی | سؤال کلیدی | اثر روی انتخاب |
| دبی نامی | بیشترین مصرف همزمان شبکه چقدر است؟ | قطر پمپ، توان موتور، سایز کلکتور |
| هد / فشار | دورترین مصرفکننده چه فشاری نیاز دارد؟ | تعداد طبقات پروانه، کلاس شیرآلات |
| منبع تغذیه | برق اضطراری پایدار است یا باید دیزل جدا باشد؟ | تکالکتریک، دوال یا الکتریک+دیزل |
| redundancy | ازکارافتادن یک پمپ قابل پذیرش است؟ | یکپمپه یا دو/سهپمپه |
| محیط نصب | موتورخانه، روف یا اتاق دیزل؟ | تهویه، اگزوز، صدا، ابعاد شاسی |
| سطح تاییدیه | مشاور UL، FM یا هر دو را خواسته؟ | مدل پمپ، کنترلر و مدارک همراه |
ساختمان بلندمرتبه بهخاطر ارتفاع استاتیک و طولانی بودن مسیر لوله، بیش از هر کاربری دیگری به تأمین فشار وابسته است. اگر پمپ نتواند در طبقهٔ آخر فشار باقیمانده را حفظ کند، اسپرینکلر باز میشود اما آب مؤثر به آتش نمیرسد. در برجهای مختلط، زونبندی فشار و گاهی بوسترهای میانطبقه هم مطرح میشود.
در صنعت و انبار، مسئله فقط ارتفاع نیست؛ مساحت تحت پوشش، کالای قابل اشتعال، سیستم دلوژ یا فوم و الزام بیمهگر هم وارد محاسبه میشود. اینجا معمولاً دبی بالاتر و پمپهای اسپلیتکیس یا توربین عمودی دیده میشود. مراکز تجاری، درمانی و هتل نیز بهدلیل حضور مستمر افراد و حساسیت تخلیه، روی قابلیت اطمینان استارت و وجود رزرو حساساند.
پایا گسترش در پروژههای ساختمانی و صنعتی، ترکیب تولید داخلی شاسی و تابلو را با بوستر پمپ آتش نشانی UL/FM یکپارچه میکند. این رویکرد برای کارفرمایی که هم خدمات داخل کشور میخواهد و هم مدارک بینالمللی، عملیتر از خرید پراکندهٔ قطعات است.
در برجها ممکن است یک بوستر برای کل ارتفاع کافی نباشد. زونبندی از آسیب شیرآلات کمفشار و پدیدهٔ فشار بیش از حد در طبقات پایین جلوگیری میکند.
سوله با هیدرانت محوطه و اسپرینکلر سقف، منحنی مصرف متفاوتی با برج مسکونی دارد. انتخاب پمپ باید با نوع سیستم اطفا و موجودی آب خام هماهنگ باشد.
دبی از محاسبات اسپرینکلر یا هیدرانت به دست میآید، نه از مساحت تقریبی زمین. هد مجموع ارتفاع هندسی، افت اصطکاکی، افت اتصالات و فشار باقیمانده در دورترین نقطه است. ضریب اطمینان باید مهندسی باشد؛ ضرب کردن بیدلیل ظرفیت، موتور را بزرگ، استارت را سنگین و نقطهٔ کاری را به سمت کمبازده و پرارتعاش میبرد.
تعداد پمپ های بوستر پمپ آتش نشانی UL/FM به هدف پشتیبان گیری بستگی دارد. در برخی پروژهها یک الکتروپمپ بهعلاوهٔ دیزل کافی است. در پروژههای بالاتر، دو الکتریک و یک دیزل یا دو مسیر مستقل خواسته میشود. جوکی پمپ تقریباً همیشه لازم است، مگر شبکه کاملاً بسته و بدون نشتی اثبات شود؛ وضعیتی که در عمل کم دیده میشود.
قویترین بوستر پمپ آتش نشانی UL اگر مخزن، ارتفاع مکش مثبت یا تأمین شهری پایدار نداشته باشد، دچار کاویتاسیون یا هوای گیری میشود.
سطح مقطع کابل، ولتاژ پایدار، حفاظت اتصال کوتاه و ترتیب استارت ستارهمثلث، سافت یا دایرکت باید با جریان قفل روتور هماهنگ باشد. کنترلر غیرحریق، حتی با برند خوب، جایگزین کنترلر آتشنشانی نمیشود.
پمپ باید برای آزمون جریان، تعویض مکانیکال سیل و بازدید تابلو قابل دسترس باشد. نصب فشرده در کنج غیرقابلعبور، در بازرسی سالانه مشکلساز میشود.
محاسبه ابعاد و ظرفیت دقیق برای خرید بوستر پمپ آتش نشانی UL-FM شامل سلسلهمراتبی مهندسی و محاسباتی است:
۱. طبقهبندی خطر آتشسوزی
۲. تعیین تعداد اسپرینکلرها و هیدرانتهای همزمان
۳. محاسبه دبی کل طراحی (GPM یا m³/h)
۴. محاسبه هد کل: ارتفاع استاتیک + افت اصطکاک لولهها + حداقل فشار دورترین اسپرینکلر
۵. استخراج نقطه کاری روی نمودار عملکردی سازنده
– طبقهبندی خطر حریق سازه: تعیین نوع تصرف سازه بر اساس دستهبندی کمخطر (Light Hazard)، خطر معمولی (Ordinary Hazard) یا پرخطر (Extra Hazard) طبق مراجع NFPA 13.
– تعیین دبی بحرانی: محاسبه مجموع خروجی نازلها و فایر هیدرانتهای محوطه در شرایط اوج مصرف حریق.
– محاسبه هد سیستم (Total Dynamic Head): تجمیع ارتفاع استاتیکی بالاترین نقطه آبریز، افت اصطکاک درون لولهکشی و شیرآلات، به انضمام حداقل فشار مورد نیاز پشت دورترین اسپرینکلر (حداقل ۰.۵ الی ۱.۵ بار).
– محاسبه توان مفید الکتروموتور: لحاظ نمودن ضریب توان اطمینان حداقل ۱۵ الی ۲۰ درصد بالاتر از ماکزیمم توان مصرفی پمپ در انتهای منحنی هیدرولیکی.
نصب صحیح از شاسی تراز، مهار لرزه، هممحوری کوپلینگ، طول مستقیم لوله در مکش و شیر یکطرفهٔ درستجهت شروع میشود. اتصالات انعطافپذیر باید فشار و دمای سامانه را تحمل کنند. مسیر بایپس تست و فلومتر، برای اثبات دبی در زمان تحویل ضروری است.
راهاندازی شامل هواگیری، چک چرخش صحیح، تنظیم پرشرسوئیچها، تست استارت جوکی، تست ورود پمپ اصلی، شبیهسازی قطع برق و ورود دیزل، و ثبت فشار در نقاط شاهد شبکه است.
اگر سامانه بهعنوان بوستر پمپ آتش نشانی UL/FM فروخته شده، مدارک فهرست UL یا تاییدیهٔ FM، نقشهٔ P&ID، لیست قطعات و دستورالعمل تست باید همزمان با دستگاه تحویل شود. نبود مدارک، در عمل یعنی تجهیز قابل استناد برای ناظر بینالمللی نیست.
طول عمر کاری و آمادگی صد درصدی یک پکیج پمپاژ حریق وابسته به پایبندی به دستورالعملهای نگهداری پیشگیرانه (PM) است:
– اتاقک پمپ استاندارد: فضای استقرار پکیج باید بر اساس استاندارد NFPA 20 حداقل ۲ ساعت مقاومت در برابر حریق داشته و تهویه مداوم برای پمپ دیزلی برقرار باشد.
– تستهای عملکردی هفتگی (Weekly Churn Test): روشن کردن هفتگی پمپها در حالت بدون خروجی به مدت ۱۰ دقیقه برای جلوگیری از رسوبگرفتگی ایمپلرها.
– تست دبی سالانه با فلومتر و هدر تست (Annual Flow Test): ارزیابی پمپ در نقاط کاری Churn، ۱۰۰ درصد و ۱۵۰ درصد برای تطبیق توان با منحنی اولیه کارخانه.
– بازرسی مخازن ذخیره سوخت و سطح آب: بررسی حجم آب آزاد ورودی جهت جلوگیری از ورود حبابهای هوا به دهانه مکش و وقوع کاویتاسیون مخرب.
انتخاب سامانهٔ اطفای حریق، تصمیم ایمنی است نه خرید تزئینی موتورخانه. بوستر پمپ آتش نشانی UL/FM وقتی معنا دارد که پمپ، کنترلر، منبع آب، نصب و نگهداری در یک زنجیرهٔ استاندارد دیده شوند؛ تاییدیهٔ UL و FM کیفیت تجهیز را نشان میدهد و NFPA 20 و ضوابط آتشنشانی، درستی اجرا را. کارفرما باید از عدد دبی و هد شروع کند، سطح پشتیبانی پمپ را با ریسک ساختمان بسنجد و مدارک را به اندازهٔ خود دستگاه مطالبه کند.
